振動解析・各種解析
圧縮機や回転機等の振動解析、熱応力解析をします。
どうやったら安全性を評価できるのか？等、ご相談下さい。
FEM解析等により適切な評価方法を提案し、安全性を検討します。
- 振動を伴う機器の基礎、架構等の振動解析
- タンク、サイロ等の各種貯槽類の強度検討
- 各種スタック・煙突類、放散塔等の強度検討
- 製造装置の熱応力解析
主要実績

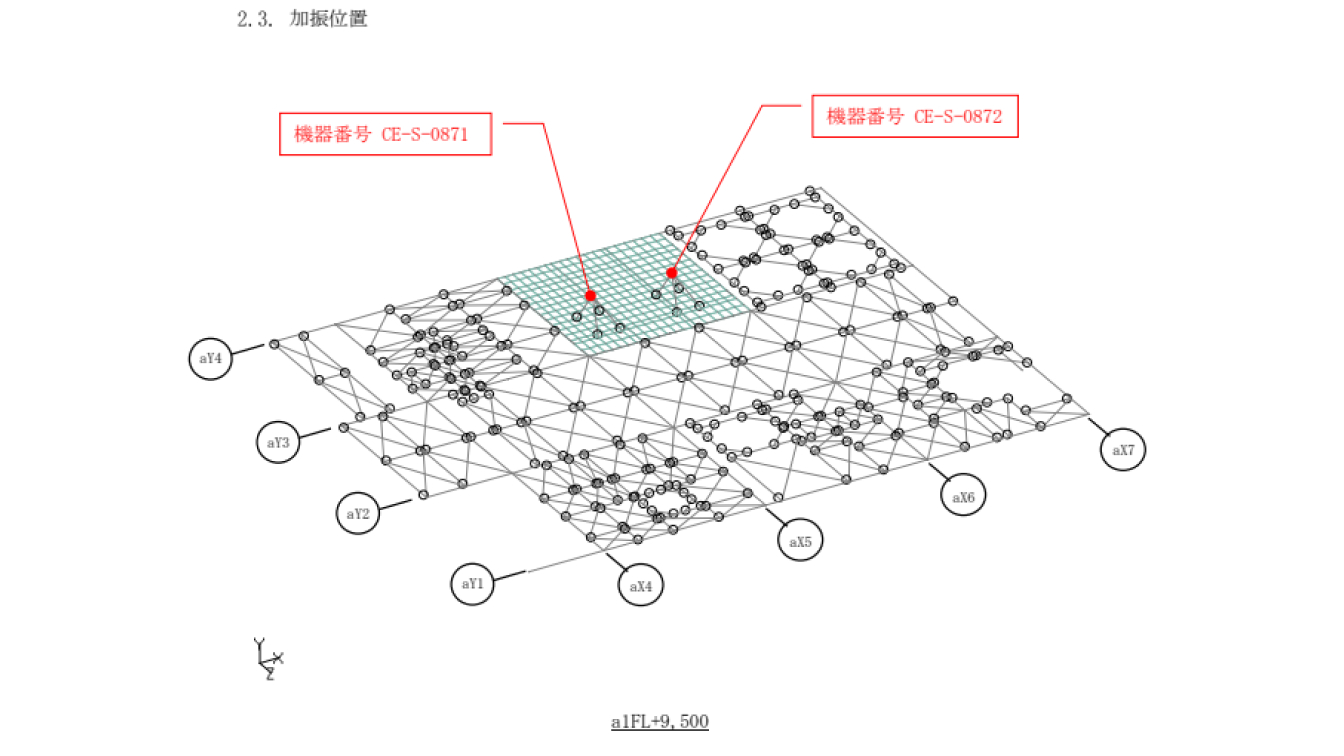

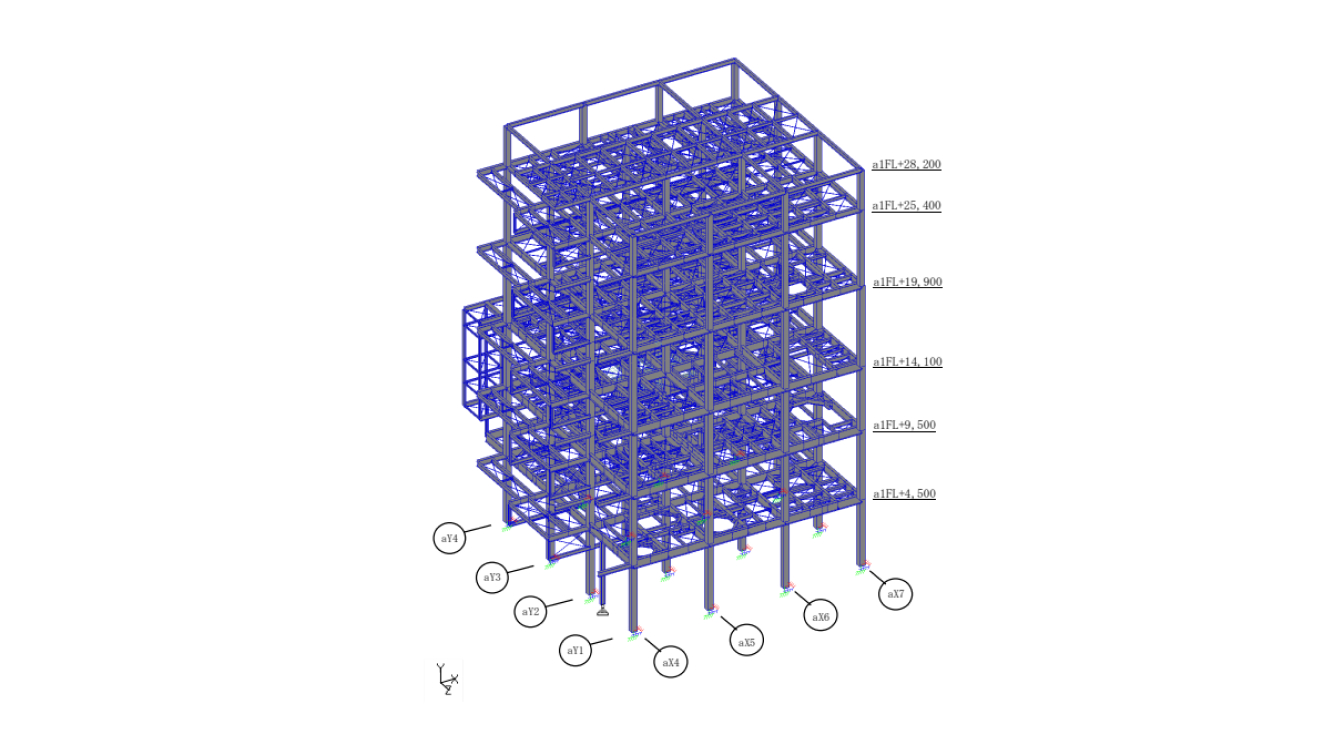

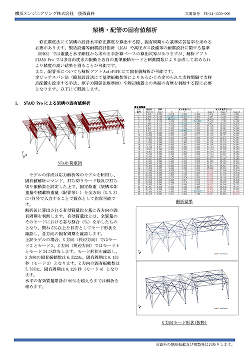

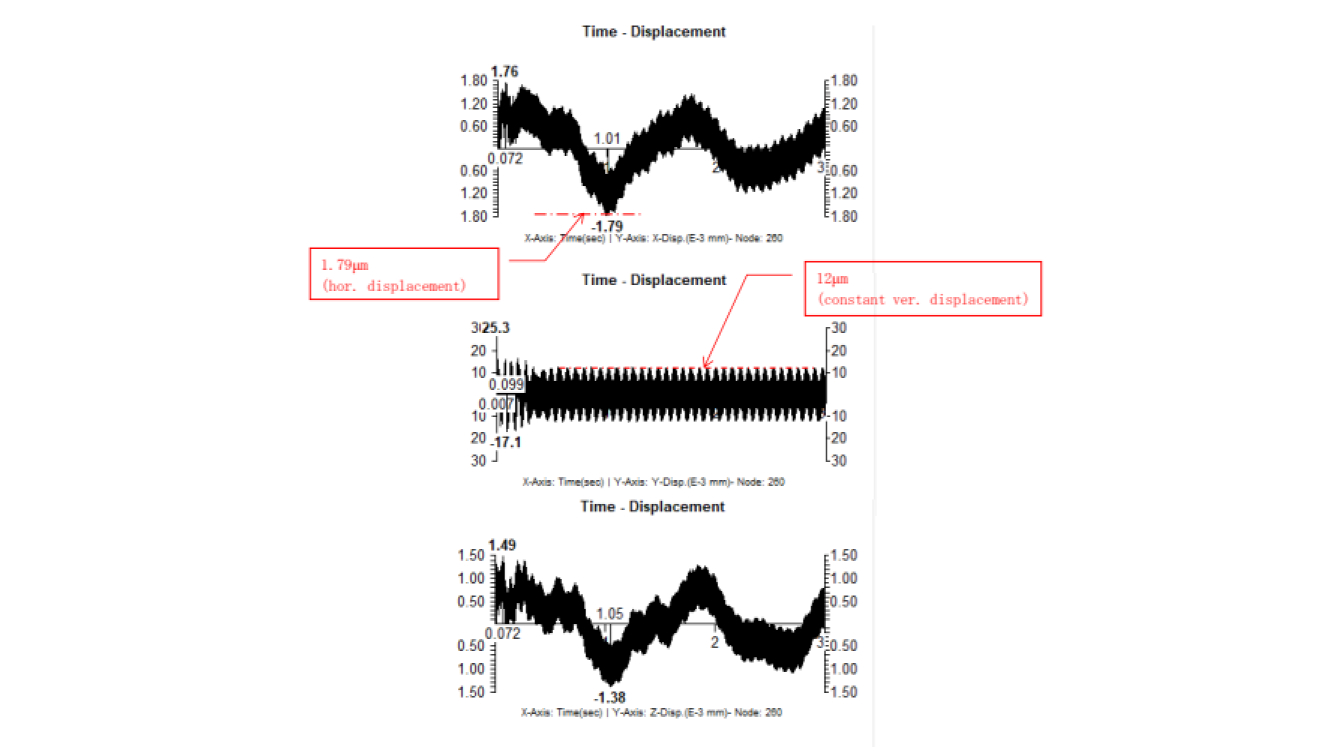

架構の振動解析
国内 2025年- 規模 (幅)15.8ｍ×(長さ)16.5m×(高さ)28.2m
- 仕様 鉄骨造
- 設計概要 酢酸セルロース実証設備設置及び遠心分離機設置に伴う建屋架構の振動解析

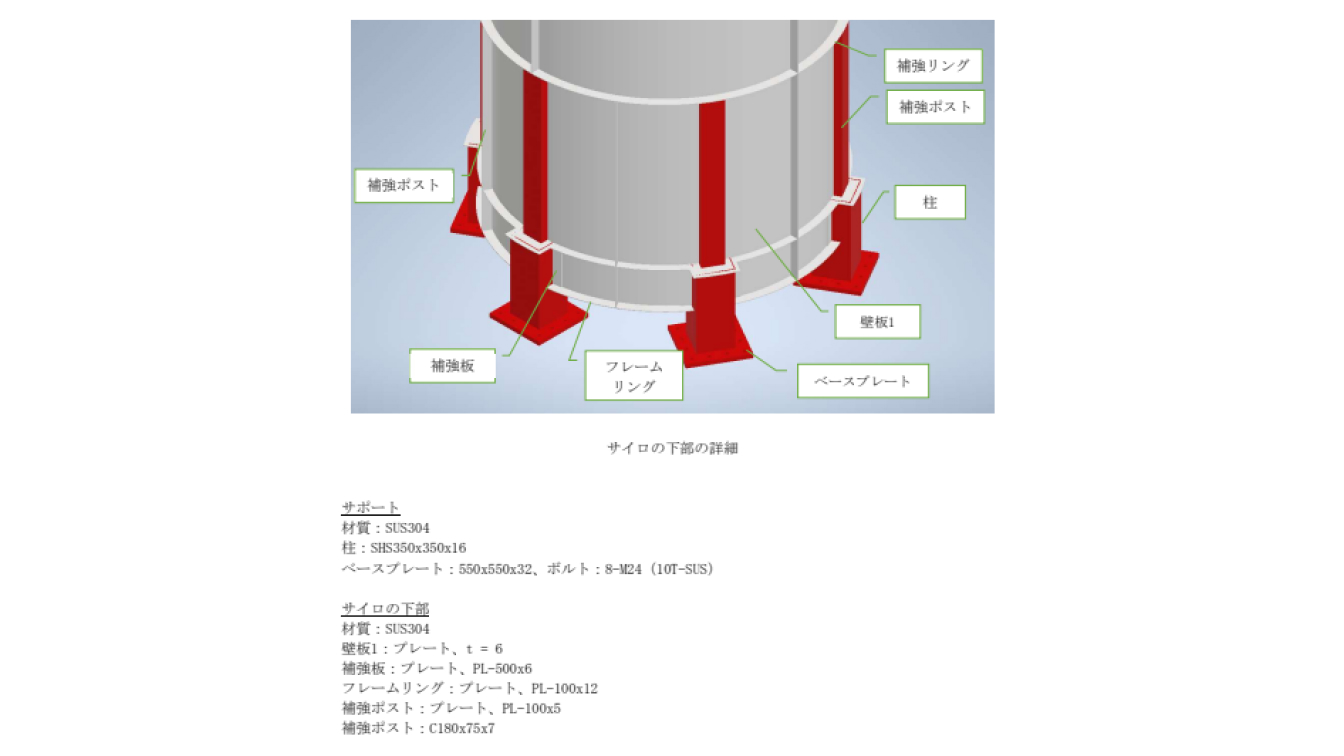

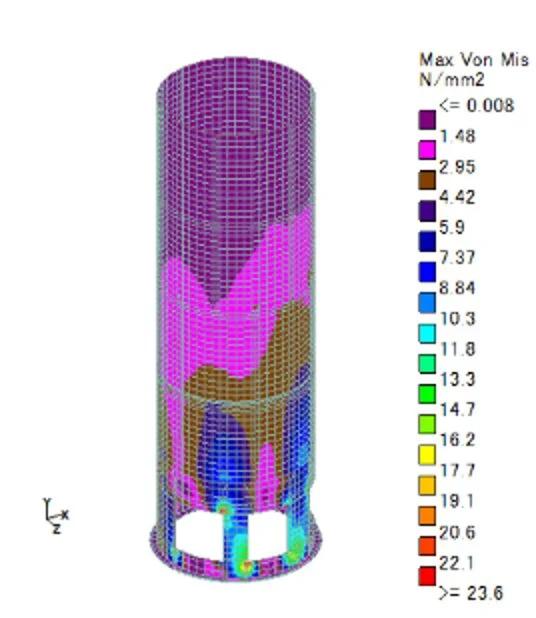

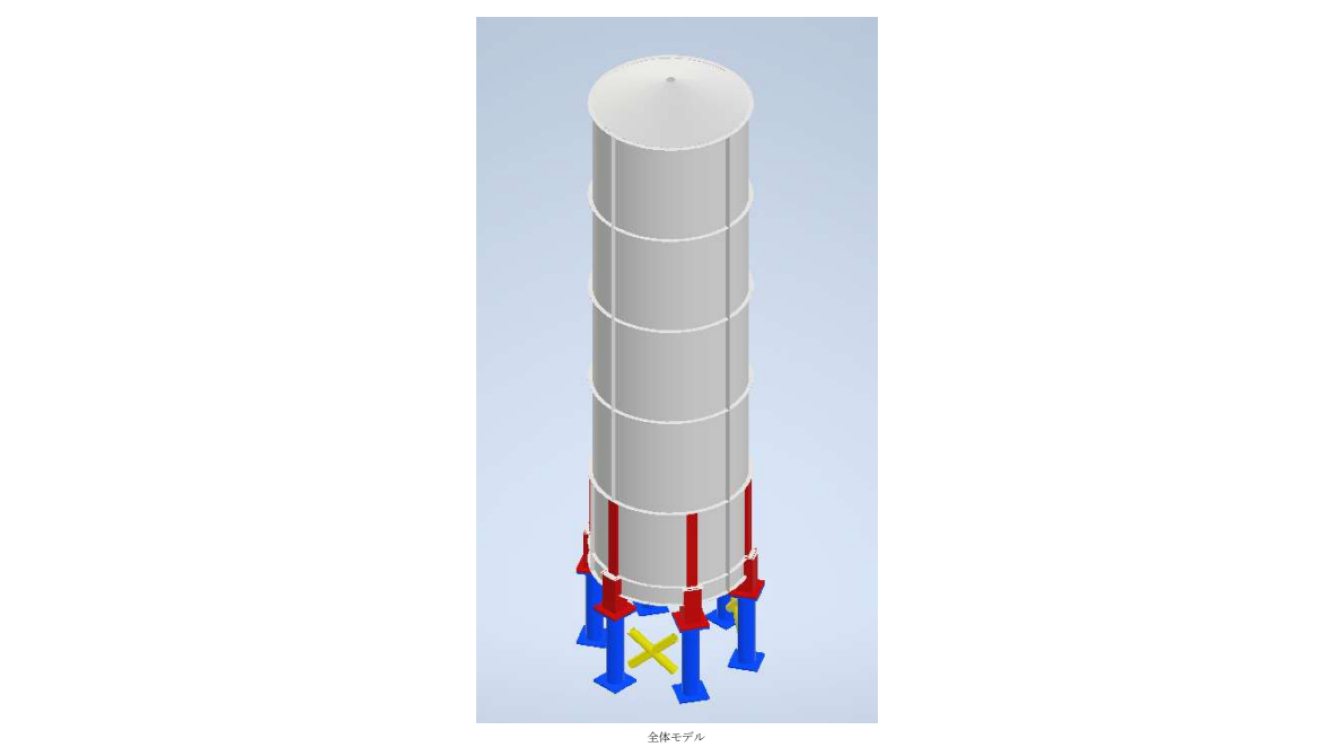

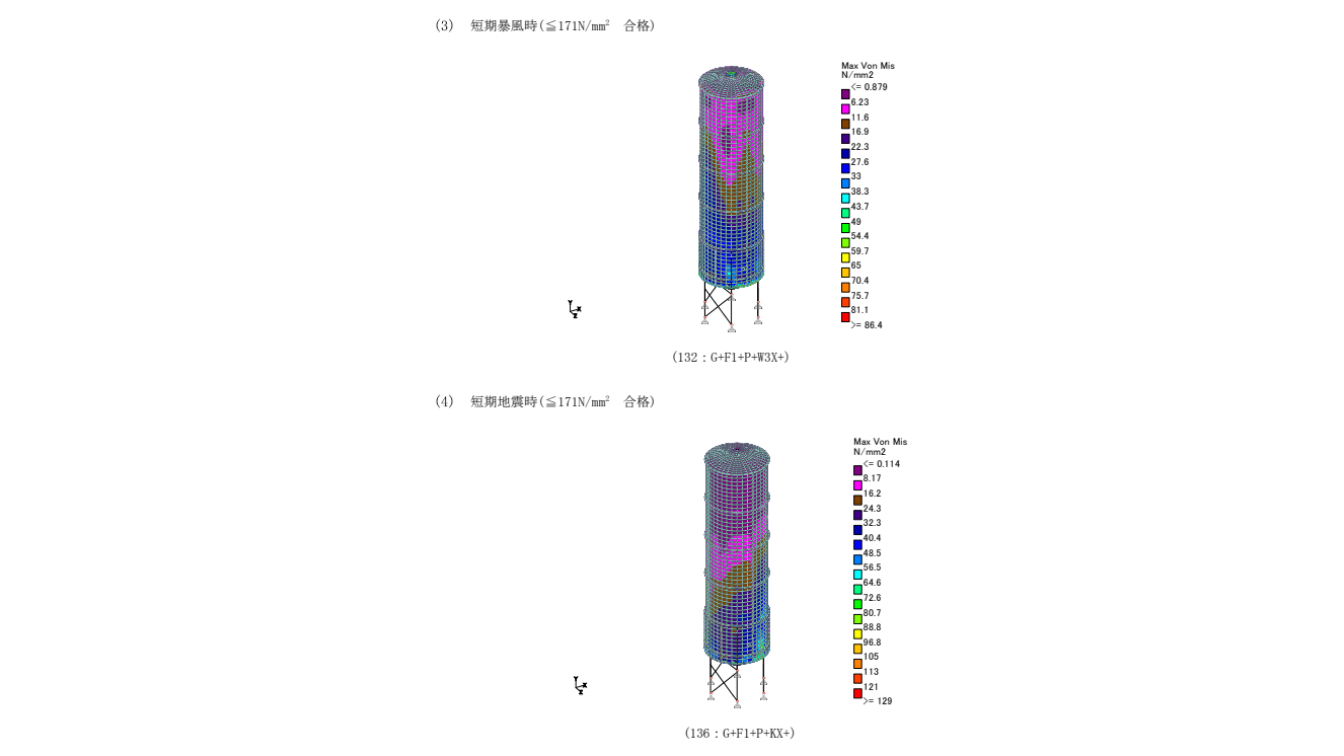

鋼製タンクの設計
国内 2025年- 規格・基準 建築基準、容器構造設計指針、日本産業規格
- 規模 (直径)3.5ｍ×(高さ)15.736m×(厚さ)6mm
- 仕様 鋼製タンク
- 設計概要 全溶接構造鋼製サイロの設計、STAAD Pro.及びAutodesk Inventorによる解析

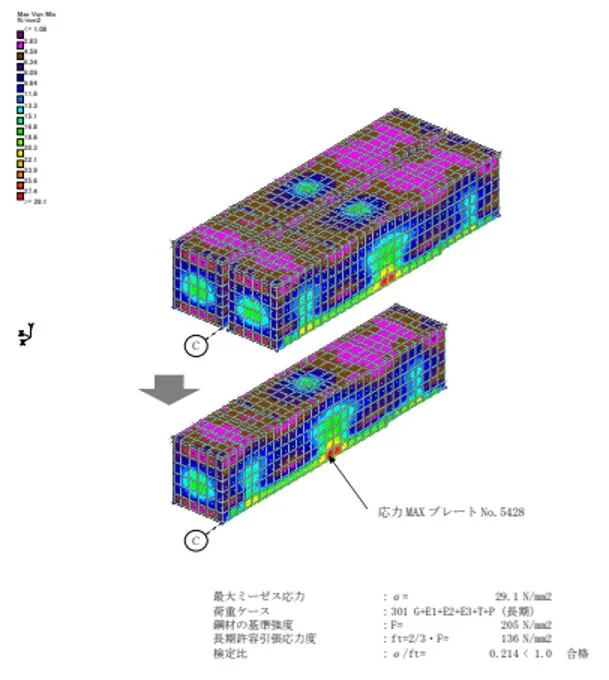

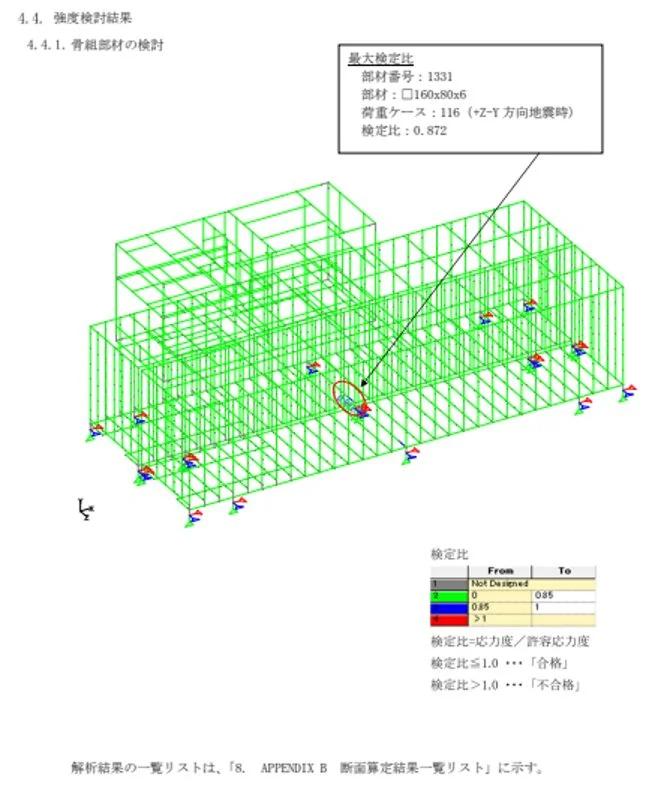

電池コンテナの強度解析
国内 2025年- 規格・基準 建築基準、鋼構造許容応力度設計規準、FRP水槽構造設計計算法
- 規模 20ft、30ft、40ft、中型
- 仕様 鉄骨造及び鋼製パネル
- 設計概要 レドックスフロー電池コンテナの鉄骨骨組み及び鋼製プレートの強度検討、電解液荷重、配管熱荷重、配管圧力荷重等の考慮。

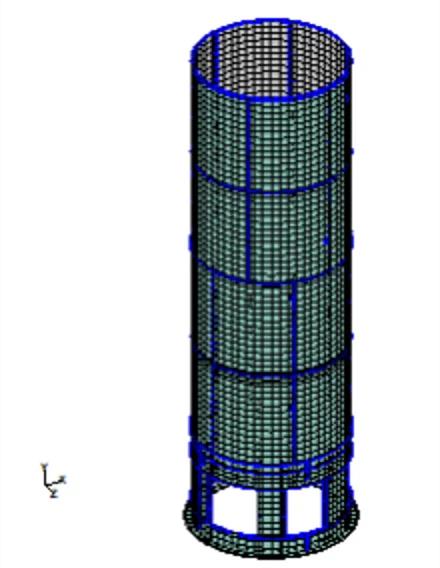

グランドフレアの構造設計
国内 2024年- 規格・基準 建築基準（工作物）、JEAC3605
- 規模 高さ14.0m、径4.2m
- 仕様 鋼構造
- 設計概要 グランドフレア本体のFEMによる解析、構造計算。耐震設計を工作物、JEAC-3605レベル1、レベル2（代替評価）による耐震設計。許容応力度は煙突指針(日本建築学会）を適用。
放散塔の構造計算
国内 2024年- 規格・基準 建築基準（工作物）、煙突指針(AIJ)
- 規模 高さ15.0m
- 仕様 鋼構造
- 設計概要 放散塔の構造計算。風荷重、地震荷重は、建築基準（工作物）、煙突指針(日本建築学会)で設計計算を行う。

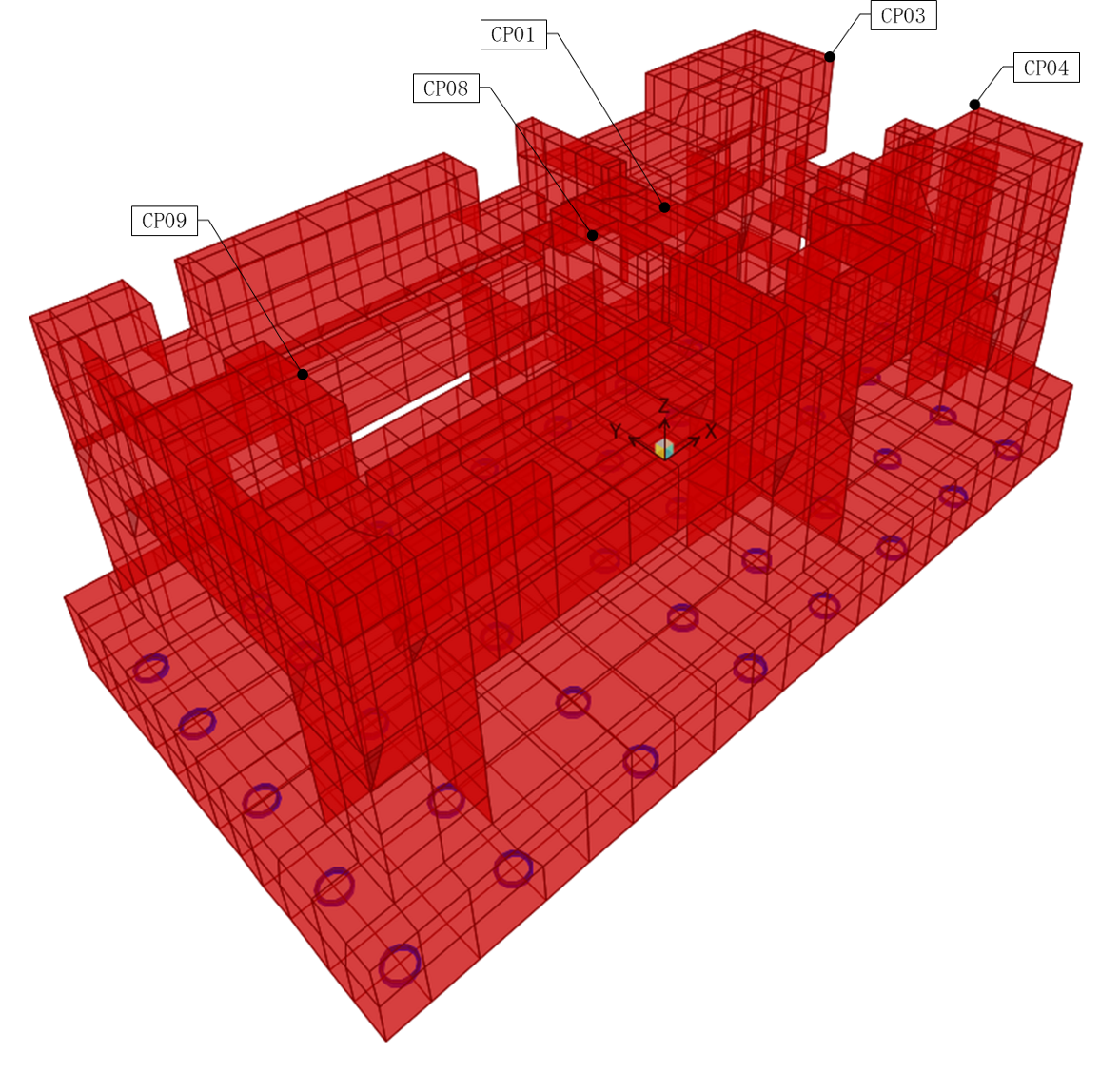

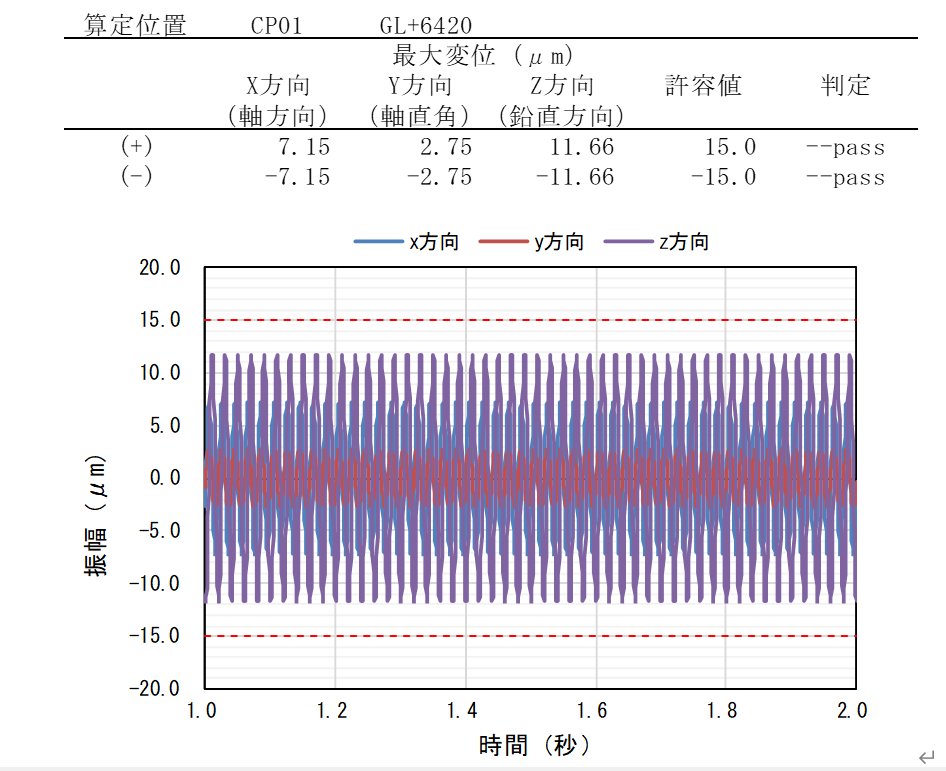

RCテーブルトップの振動解析
国内 2021年- 規格・基準 JEAC3605
- 規模 タービン・発電機重量460ton
- 仕様 RC造、杭基礎
- 設計概要 SAP2000による振動解析
