プラント構造設計事業

既設構造物改造・補強

プラント内の設備増強・改修等に伴う既設構造物の安全性の評価、改造・補強設計をします。
既存設備の活用のための改造可能な補強を検討します。

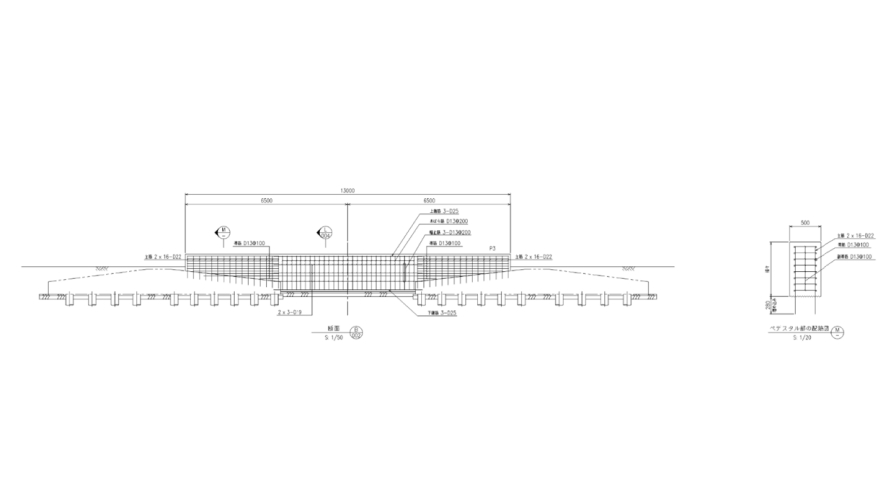

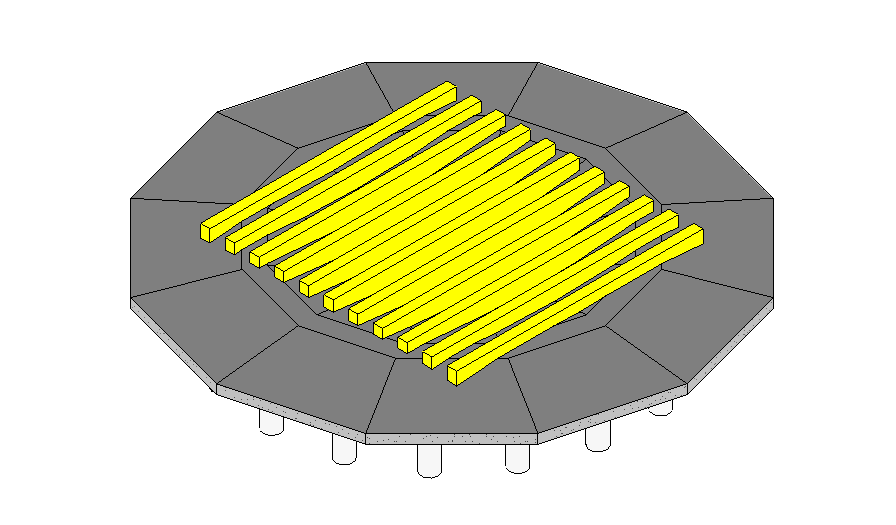

既設基礎の転用検討
国内 2024年
- 規格・基準消防法
- 規模 (外径)24.8ｍ×(基礎厚)0.5m～1.0m
- 仕様地震(水槽)0.6、(基礎) 0.3
- 設計概要消火水槽設置に伴う新設ペデスタルの設計及び新設ペデスタル設置による既設杭基礎改造の検討

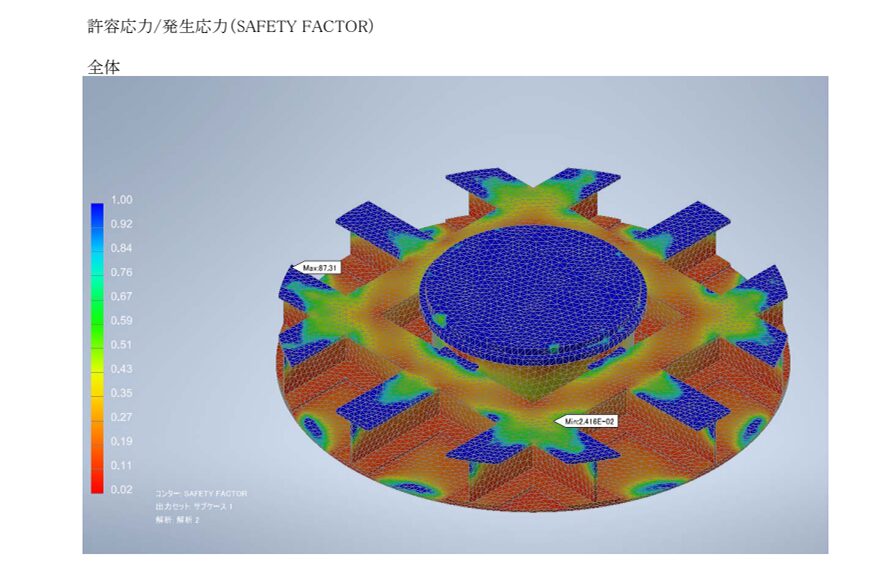

圧力容器の亀裂要因検討
国内 2024年
- 規模 (内径)1.55ｍ×(全長)7.9m×(板厚)9.0mm
- 仕様設計圧力49kPaG、設計温度620℃
- 設計概要既設熱交換器マンホール部からのガスリークに伴う当該部分のFEMによる熱応力解析、補強後の検討

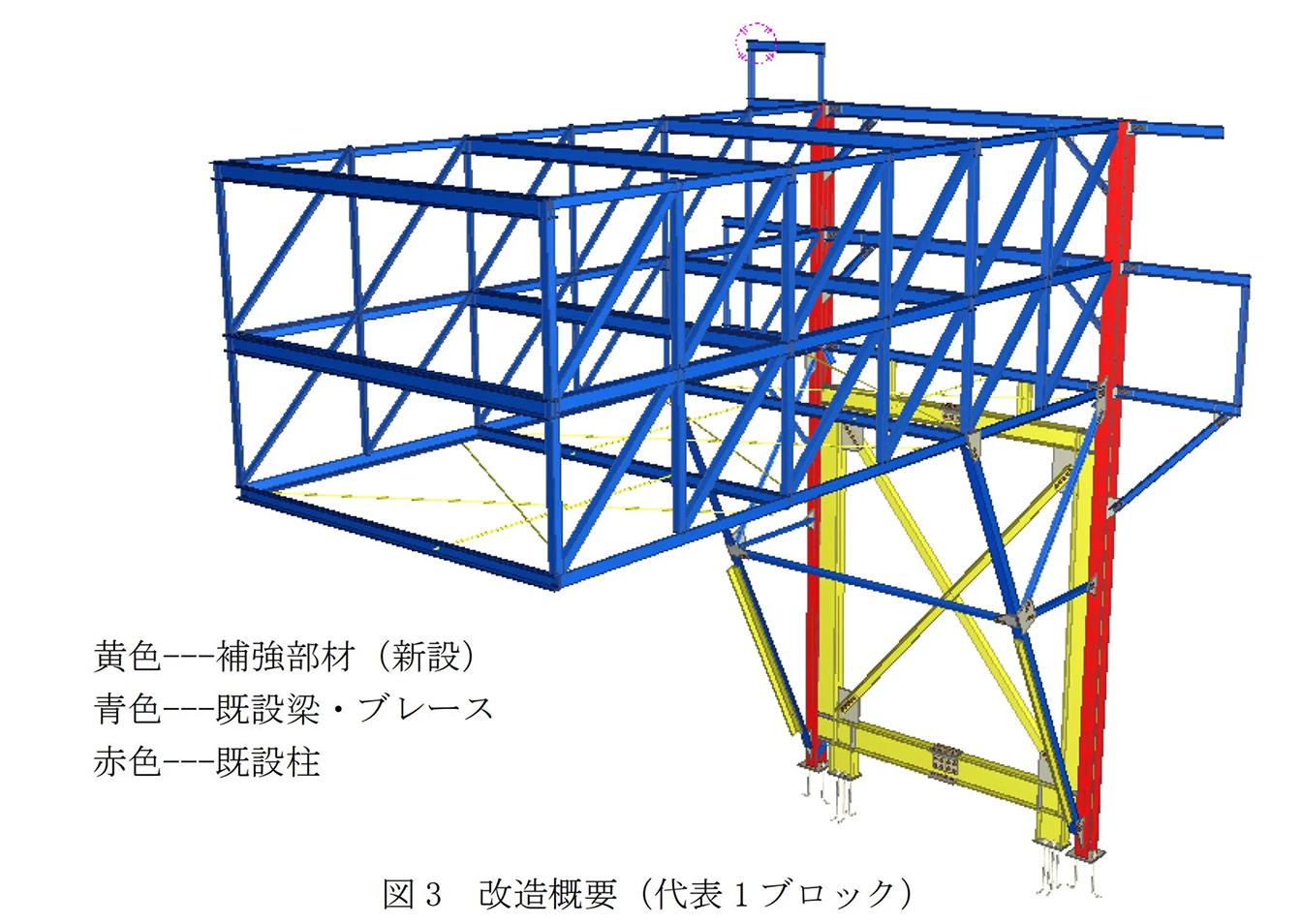

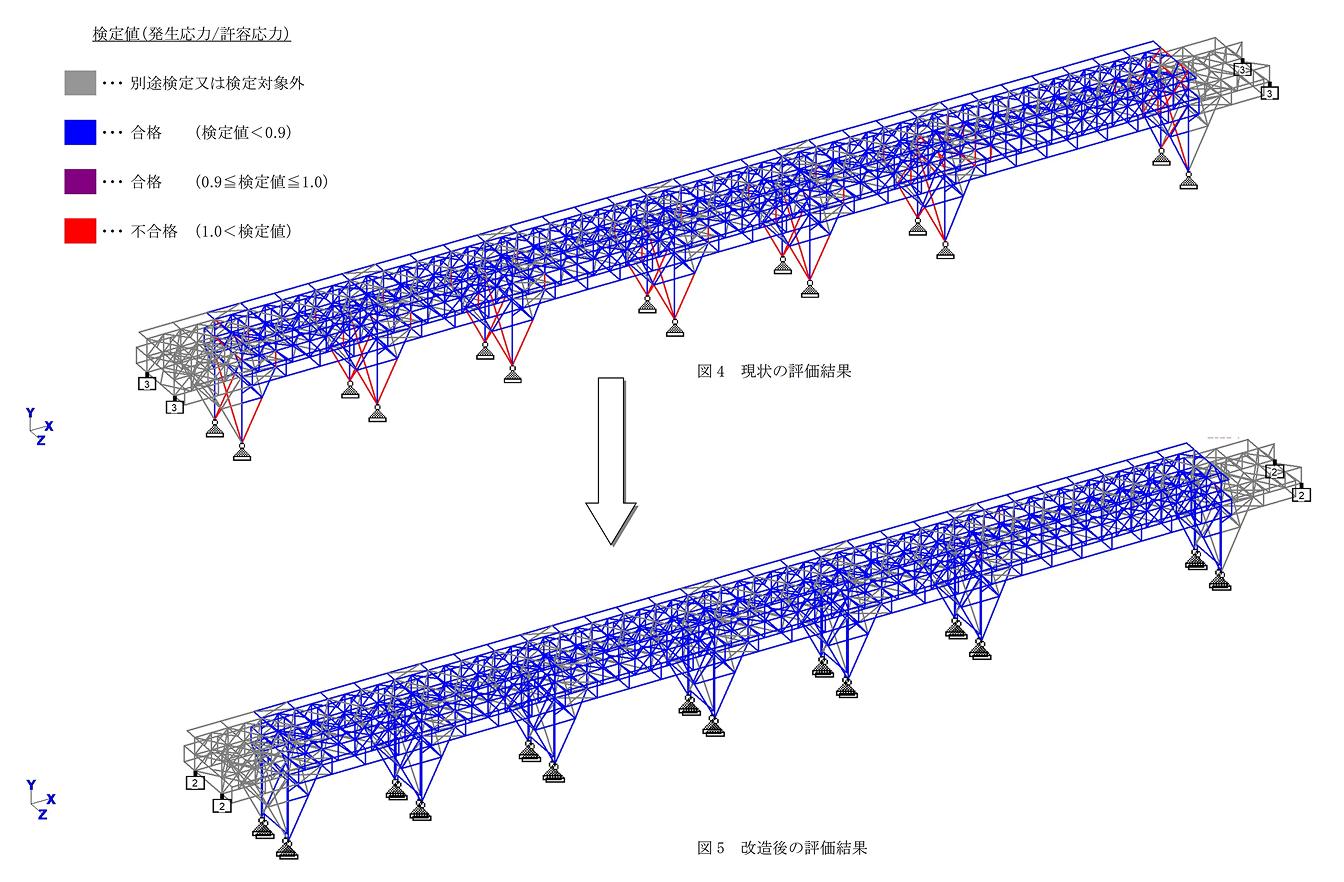

既設パイプラックの強度検討
国内 2022年
- 規格・基準 JGA指針、高圧ガス耐震
- 仕様レベル、レベル2耐震
- 設計概要 LNG製造所内の既設耐震対策にともなうパイプラック・基礎の強度検討、補強設計
既設配管の強度検討
国内 2015年
- 規格・基準高圧ガス耐震
- 規模 (幅)6ｍ×(長)50m×(高)5m
- 仕様ステンレス配管/液化天然ガス、天然ガス、他
- 設計概要 LNGプラント内設備増設にともなう、計画配管の強度検討及び不具合対策の提案
